Vertikale, mehrstufige Edelstahl Hochdruck-Kreiselpumpe EBARA EVM
EBARA präsentiert mit der Baureihe EVM mehrstufige vertikale Inline-Hochdruckpumpen (Kreiselpumpen). Alle medienberührenden Teile sind aus Edelstahl gefertigt. Langjährige Erfahrung in Tiefziehtechnologie und Konstruktion ermöglichen besonders hohe Wandstärken. Dadurch sind Pumpen der Baureihe EVM die Lösung für alle Anlagen, bei denen es auf Qualität, geringen Platzbedarf und ruhigen Lauf ankommt.
Weitere Details, wie unter anderem die problemlose Aufnahme des Axialschubes durch das zusätzliche Lager (ab 1,1 KW), tragen zu den hohen Standzeiten der Pumpe und des Motors bei.
Die Typen der Baureihe EVM-F sind mit einem Rundflansch zum Anschluss der Druck-/Saugstutzen versehen; die EBARA EVM-N verfügt über einen Ovalflansch.
Einsatzgebiete:
- Wasserversorgung, Druckerhöhung, Wasseraufbereitung
- Waschanlagen, Klimasysteme, Heiz-/Kühlwasserförderung
- Filteranlagen, Kesselspeisung, Löschwasserversorgung
- Beregnung, Anlagen-/Apparatebau
- industrielle Anwendungen
Hauptmerkmale:
- maximale Standzeiten durch hochwertige Werkstoffe
- alle medienberührenden Teile aus Edelstahl
- Schleißringe aus Edelstahl
- Gleitlager aus Wolframkarbid
- maximale Standzeiten durch neue Konstruktion
- zusätzliches Kugellager zur Aufnahme von Axialkräften (EVM 3/5/10 ab 2,2kW - EVM 18 ab 4,0kW - EVM 32/45/64 ab 5,5kW)
- maximale Wandstärken (bis zu 60 % stärker als bei vergleichbaren Pumpen)
- effizienter Betrieb durch neues Hydraulikdesign
- hohe Wirkungsgrade bis 82 %
- servicefreundliche Konstruktion zum Beispiel durch
- Cartridge-Gleitringdichtung (EVM 32/45/64)
- Verwendung von IEC-Normmotoren
- alle Pumpen der Serie EVM
- auf Anfrage zertifiziert nach ATEX (94/9/CE) - Gruppe ll, Kategorie 2, inkl. ATEX-Motoren
- für Dauerbetrieb geeignet
- lieferbar in diversen Sonderausführungen
Weitere Daten und Merkmale der Serie EBARA EVM:
- Fördermedium: klare, auch moderat aggressive Flüssigkeiten, welche die Pumpenwerkstoffe chemisch und mechanisch nicht angreifen
- Fördermengen bis 84 m³/h
- Förderhöhen bis 290 m
- max. Temperatur: 120°C
- min. Temperatur: -15°C
- max. Betriebsdruck: 16, 25 oder 30 bar (je nach Version)
- Schutzart: IP 55
- Laufrad: geschlossen
- Wellendichtung: Gleitringdichtung
- Hydraulik: mehrstufig, vertikal mit Inline-Anschlüssen
- Lagerung: abgedichtete Kugellager
- Drehstrompumpe, Wechselstrom-Version auf Anfrage
Bauformen / Lieferumfang:
Die normalsaugenden Hochdruck-Kreiselpumpen der Serie EBARA EVM sind in vielen Ausführungen mit verschiedensten Leistungsdaten lieferbar.
- Die Serie EVM-N ist mit einem Ovalflansch ausgerüstet und für die Baureihen EVM 3, EVM 5 und EVM 10 verfügbar (s. Abb. oben).
- Die Serie EVM-F ist mit einem Rundflansch ausgerüstet und für alle Baureihen EVM 3 bis EVM 64 verfügbar (s. Abb. oben).
Nähere technische Daten fragen Sie bitte direkt bei uns an. Wir beraten Sie gerne, wenn es um die Auswahl der passenden Pumpe für Ihre Anwendung geht.

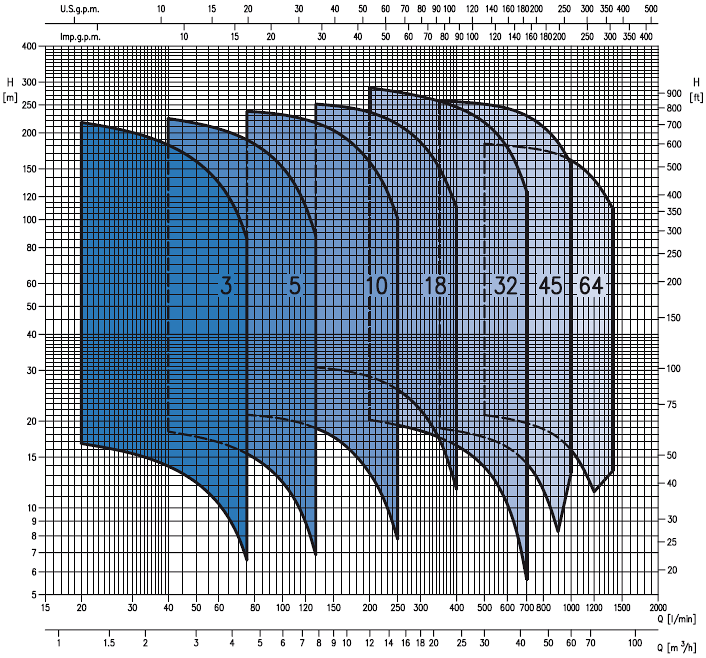

Kennlinien-Diagramm
Das nachfolgende Diagramm ermöglicht einen Überblick über die Leistungsdaten der EVM Typenreihen EVM 3 bis EVM 64:
