Beispiele Bewässerungstechniken
Sie sind hier: Home >
Auf dieser Seite finden Sie einige Beispiele für verschiedene Bewässerungstechniken:
- Tropferinstallation unter der Oberfläche
- Automatische Oberflächenbewässerung
- Schematischer Aufbau einer Bewässerungsanlage mit Tropfschläuchen
- Montage von Einzeltropfern
- On-Line Tropfer mit Verteiler
- Beispiel einer Anlage mit Versenkgetrieberegnern

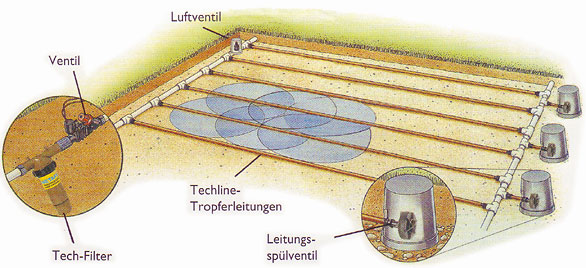

Tropferinstallation unter der Oberfläche

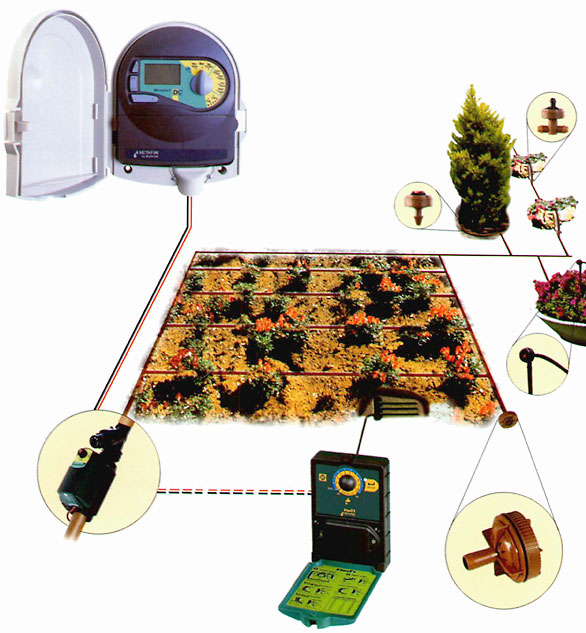

Automatische Oberflächenbewässerung
Die Zeitsteuerung übernimmt ein MIRACLE kombiniert mit dem Feuchtigkeitsfühler FLORI. Soll bewässert werden, so wird das Magnetventil angesteuert und das Wasser fließt in die Tropfschläuche, welche parallel durch das Blumenbeet gelegt wurden.
Am Ende des Beetes sind Abgänge mit Tropfern für die Versorgung größerer Büsche und Blumenkübel.

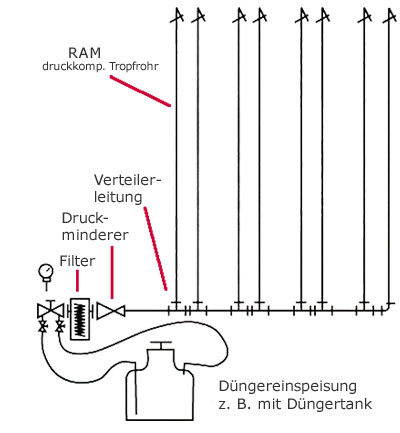

Schematischer Aufbau einer Bewässerungsanlage mit Tropfschläuchen

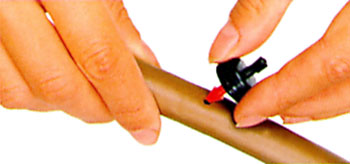

Montage von Einzeltropfern
Die Montage von Einzeltropfern ist denkbar einfach:
In die PE-Leitung (16
bis 20 mm) wird mit einer entsprechenden Lochzange ein 3 mm großes
Loch gestanzt.
Der Tropfer wird dann nur noch eingesteckt.

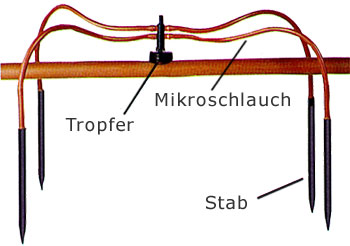

On-Line Tropfer mit Verteiler
Diese dienen der Wasserverteilung - in unserem Beispiel - an vier verschiedene Punkte.
Um einen einheitlichen Wasserfluss zu garantieren, wird an das Ende eines jeden Mikroschlauches je ein Auslassstab installiert.
Es können auch zwei Verteiler übereinander installiert werden, um die Anzahl der möglichen Wasserauslässe noch einmal zu verdoppleln.

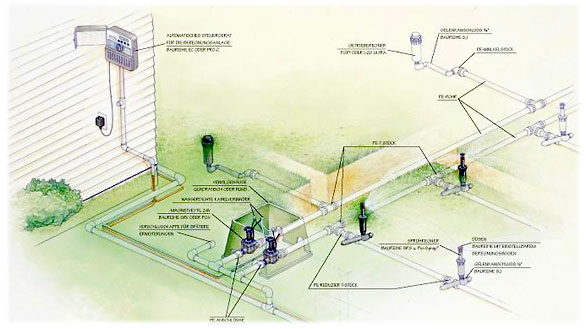

Beispiel einer Anlage mit Versenkgetrieberegnern
