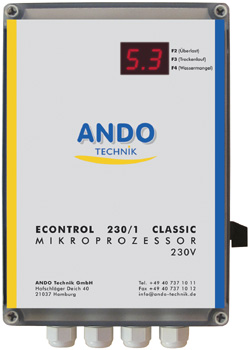

ANDO Pumpensteuerung CLASSIC für direktanlaufende Einzelpumpen
Programmierbare, komfortable und leistungsstarke Steuerung für den Betrieb von direktanlaufenden Einzelpumpen mit Trockenlaufschutz. Die Serie CLASSIC bietet verschiedene Ausführungen für Wechselstrom- und Drehstrompumpen mit Leistungen von 250W bis 5,5kW.
Technische Daten und Merkmale:
| Pumpensteuerung CLASSIC |
ECONTROL 230/1 |
ECONTROL 400/1 A |
ECONTROL 400/1 B |
|---|---|---|---|
| Spannungsversorgung: | 230 V~ 50Hz | 400 V~ 50Hz | |
| Pumpenleistung: | 0,25 - 1,50 kW | 0,50 - 4,00 kW | 0,50 - 5,50 kW |
| Pumpenstrom: | 1,0 - 11,0 A | 1,0 - 11,0 A | 3,0 - 18,0 A |
| Material/Schutzart: | Kunststoffgehäuse IP 63 | ||
| Gehäuseabmessungen: | 175 × 250 × 100 mm (B×H×T) | ||
| Anschlüsse: | 4 × Kabelverschraubung M20 für Spannungsversorgung, Pumpe, Schwimmer/Druckschalter und Alarm | ||
| Alarmmeldung: | potentialfreier Kontakt (max. 230V, 4A) | ||
| Anzeige/Display: | 2-stellige Digitalanzeige für Betrieb und Störung | ||
Einsatzgebiete:
- Steuerung und Schutz von direktanlaufenden Einzelpumpen
Hauptmerkmale:
- programmierbare, leistungsstarke und komfortable Steuerung für den Betrieb von direktanlaufenden Einzelpumpen
- wahlweise manueller oder automatischer Betrieb über Ansteuerung durch Druck- bzw. Schwimmerschalter (12 VDC, max. 30 mA)
- sehr einfache Inbetriebnahme, da die Steuerung die erforderlichen Pumpenparameter automatisch erkennt
- digitale Anzeige der Betriebszustände und Fehlermeldungen
Schutzfunktionen:
- Überlastschutz
- Schutz vor Kurzschluss
- Schutz vor Phasenausfall
- Trockenlaufschutz über COS φ (nach einer Trockenlauferkennung prüft die Steuerung mehrmals, ob der Wasserstand einen Neustart erlaubt - wenn nicht, bleibt die Pumpe abgeschaltet!)
Programmierung / Einstellmöglichkeiten:
Die Steuerung ermittelt alle notwendigen Parameter selbständig durch ein integriertes Lernprogramm; alle Parameter - inkl. der Anzahl der Startversuche und der Zeitintervalle nach einer Trockenlauferkennung - sind aber auch manuell einstellbar.
Bauformen / Lieferumfang:
Die Pumpensteuerung ECONTROL CLASSIC ist für Wechselstrompumpen und Drehstrompumpen mit verschiedenen Leistungsdaten erhältlich:
- ECONTROL CLASSIC 230/1: Programmierbare Steuerung für direktanlaufende Wechselstrom-Einzelpumpen inkl. Trockenlaufschutz
- ECONTROL CLASSIC 400/1A, 400/1B: Programmierbare Steuerung für direktanlaufende Drehstrom-Einzelpumpen inkl. Trockenlaufschutz
Weitere technische Informationen zu den Pumpensteuerungen der Serie CLASSIC erteilen wir Ihnen gerne auf Anfrage.
