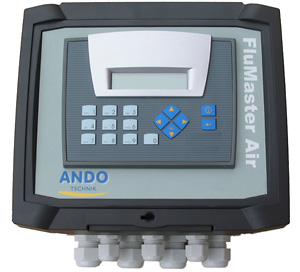

Kompressorsteuerungen »FluMaster Air«
Die anschlussfertigen Kompressorsteuerungen »FluMaster Air« ermöglichen eine wirtschaftliche und intelligente Druckluftversorgung mit mehreren Kompressoren. Folgende Kompressorsteuerungen sind zur Zeit bei uns erhältlich:
- »FluMaster Air 20« für Druckluftstationen mit 1 bis 2 Kompressoren
- »FluMaster Air 30« für Druckluftstationen mit 1 bis 3 Kompressoren
Über einen zentralen Druckaufnehmer (bauseits oder als Zubehör) wird der Anlagendruck gemessen, digital angezeigt und ausgewertet. Es können Drucksensoren mit den Normsignalen 4…20mA oder 0…10V angeschlossen werden. Der Enddruck ist entsprechend dem verwendeten Sensor in einem Bereich von 4 bis 16bar einstellbar.
Die Steuerung der Aggregate erfolgt in Abhängigkeit von einstellbaren Schaltschwellen. Anlauf- und Abschaltverzögerungen können eingestellt werden, um die Schalthäufigkeit zu reduzieren. In Betriebsarten mit zyklischem Wechsel erfolgt nach jedem Schaltspiel ein Wechsel der Vorrangschaltung. Dadurch kann eine deutlich gleichmäßigere Auslastung der Kompressoren erreicht werden.
Einstellbare Über- und Unterdruckalarmschwellen gewährleisten die Betriebssicherheit. Ist eine Betriebsart mit mehreren Kompressoren gewählt, so bewirkt eine Störmeldung durch einen Kompressor die sofortige Umschaltung auf das bzw. die verbleibende(n) Aggregat(e).
Die Kompressorsteuerungen »FluMaster Air 20« und »FluMaster Air 30« im Überblick
- anschlussfertige Steuerungen für bis zu 2 bzw. 3 Kompressoren
- 6 bzw. 10 verschiedene Betriebarten
- leichte, intuitive Bedienung
- 2-zeiliges Display
- eigene Schaltschwellen für jeden angeschlossenen Kompressor
- programmierbare Ein- und Abschaltverzögerungen
- zahlreiche Sicherheitsfunktionen
- potentialfreie Sammelstörmeldung
- Ansteuerung über potentialfreie Kontakte
- mögliche Sperrung durch externen Freigabekontakt
- Druckbereich bis 16 bar
- wahlweise 0 bis 10V oder 4 bis 20mA Drucksensor
Energieeinsparung durch intelligente Kompressorsteuerung
Die Kompressorsteuerungen »FluMaster Air« fungieren als Verbundsteuerung für Druckluftstationen mit bis zu 2 bzw. 3 Kompressoren. Aufgrund des gemeinsamen, präzisen Druckaufnehmers können (bei gleichem Systemdruck) die Schaltschwellen deutlich niedriger als bei konventionellen Druckschaltern gewählt werden. Dieses Absenken des Maximaldrucks und die damit verbundene Verringerung der Leckageverluste bedeuten eine erhebliche Energie- und damit auch Kosteneinsparung - und schonen die Umwelt.

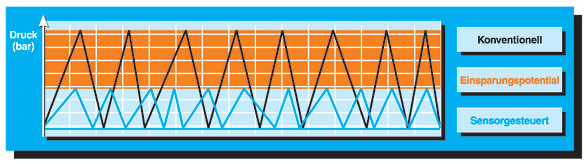

Diagramm zum Einsparungspotential bei Verwendung der Kompressorsteuerung »FluMaster Air«
Technische Daten der Kompressorsteuerungen »FluMaster Air 20« und »FluMaster Air 30«
| Betriebsspannung: | 230V / 50Hz |
| Steuerspannung: | 24V DC |
| Schaltleistung Ausgänge: | 250VAC / 30V DC max. 5A resistiv |
| Schutzart: | IP64 |
| Stromeingang: | 4 - 20mA, Impedanz 154 Ohm |
| Spannungseingang: | 0 - 10V, Impedanz 20 kOhm |
| Arbeitstemperatur: | 0° bis 50° Celsius |
| Gehäuse-Abmessungen: | 204×229×116 mm (H×B×T) |
Downloads, Service:
- Die Broschüre Kompressorsteuerung »FluMaster Air 20« als pdf-Datei (ca. 520 KB)
- Die Broschüre Kompressorsteuerung »FluMaster Air 30« als pdf-Datei (ca. 520 KB)
- Der aktuelle Adobe Reader™ zum Betrachten der Dokumente.
Weitere Steuerungen / Steuergeräte aus unserem Angebot:
- Pumpensteuerung CLASSIC mit Trockenlaufschutz
- Motorschutzstecker / Drehstrom-Schaltgerät CEE 16 A
- Elektrodensteuerungen - Niveau- und Alarmschaltungen mit Elektroden zur Wasserstandserfassung
- Lichtsummensteuerung BL4
Nähere technische Informationen zu unseren Kompressorsteuerungen »FluMaster Air« erteilen wir Ihnen gerne auf Anfrage.
